“改革开放40周年——机械工业杰出产品”活动旨在通过集中征集宣传一批标志性产品,充分展现机械工业拼搏奋斗的发展轨迹,展示广大企业创新进取的重要成果,助力企业拓展产品市场,推进转型升级,实现由大变强。

申报项目经征集办公室和有关专家初审，专业协会复审，组织专家评审会再次评审提出建议名单，提交中机联会长办公会确定后，进行社会公示，最终北京人民电器厂有限公司--GM5-40P 系列光伏直流顺、逆流双向保护微型断路器获得此称号。入选产品体现了所在企业坚持创新驱动，也在一定程度上代表了行业自主创新的成果和水平。

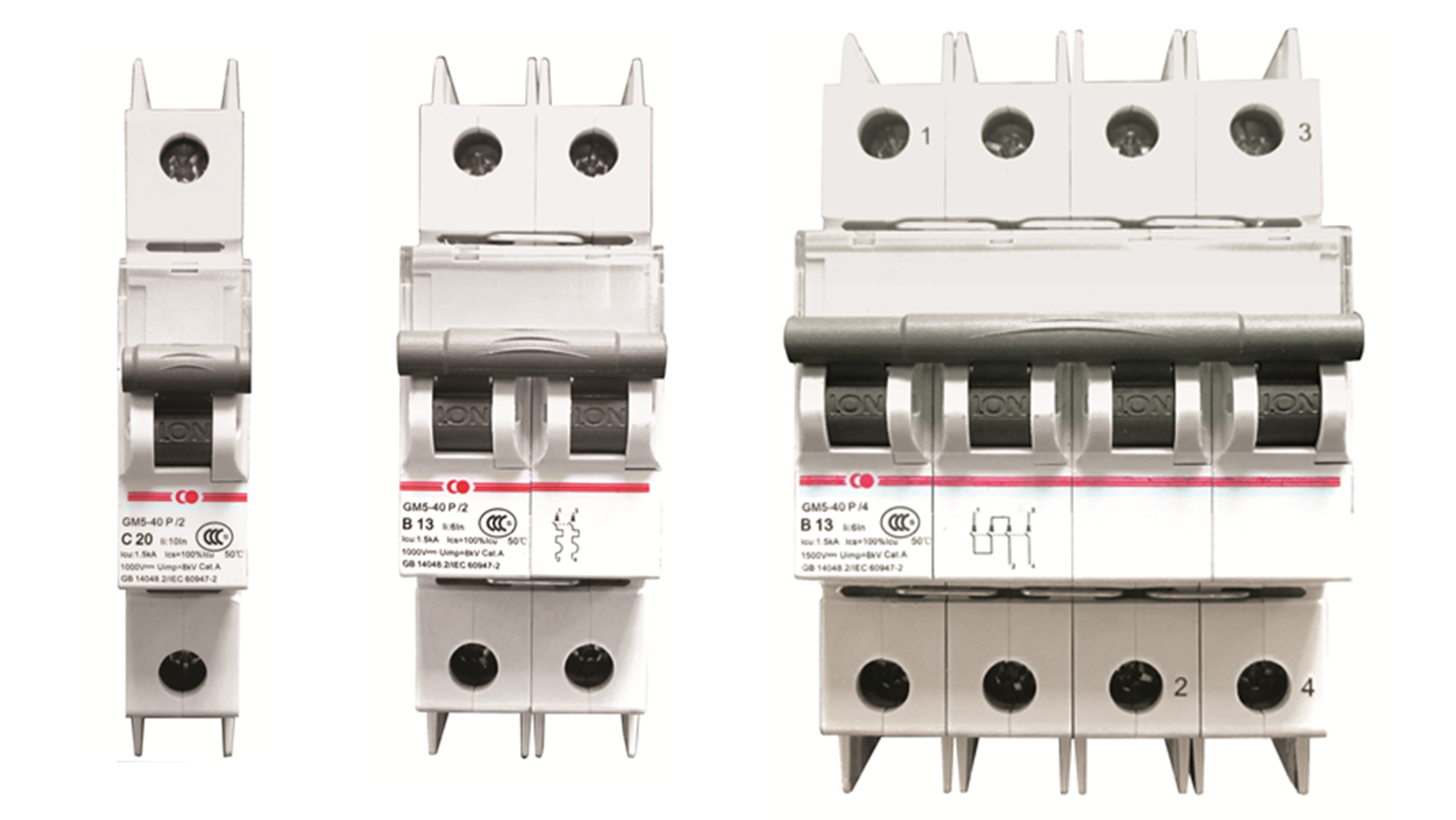

GM5-40P 系列光伏直流顺、逆流双向保护微型断路器

01.用途

GM5-40P系列微型断路器，是本厂应用领先的设计、制造技术，依据最新国际标准研制、开发的新型断路器之一。其额定工作电压最高可达到DC1500V，额定工作电流为6A至40A，适用于光伏发电系统。断路器具有过载和短路保护功能，能保护输电线路和电力设备不受损坏。对于故障光伏串产生的反向电流，GM5-40P可为模块和线路提供可靠保护。

02.主要特点

（1）采用独创的(发明专利201110300030.0)第六种直流灭弧技术—即直流电弧无涡流快速扩散技术为光伏串提供安全可靠保护。直流电流进行操作分断或故障电流保护分断时，产生的电弧不应产生涡流现象，电弧应向灭弧室后引弧片甩弧转移，使之形成电弧回路，达到动、静触头之间的弧阻大于静触头与灭弧室之间的弧阻，去游离作用大于游离作用，最终将电弧熄灭。无涡流快速扩散电弧转移直流开断新技术使电弧扩散的更长更广，同时电弧冷却的更快，是提升电压值和提高分断能力的主要技术手段。此产品最高可达到DC1500V额定工作电压，分断能力1.5kA；（2）更小体积：每极宽度只有18mm（工作电压可达到DC500V），DIN导轨安装，可大大节省空间，提高占空比；（3）更高电压：额定电压高达1500VDC，额定持续工作电流高达40A；（4）更高基准温度：符合UL489B标准要求，适用范围更广。

03.与国外同类产品对比

通过与国内外同类产品主要参数对比分析可知：

（1）目前市场上同类微断产品4P最高可达1200VDC，而我厂GM5-40P产品4P工作电压可高达1500VDC，满足光伏发电系统DC1500V工作电压要求；（2）同类微断产品4P宽度均达到了100mm，而我厂GM5-40P4P产品宽度仅为72mm，宽度减小了1/3，同时提高了箱体的占空比；另外，其他厂家4P/72mm宽度下额定工作电压仅为DC1000V；（3）我公司产品GM5-40P工作环境温度为-45℃-70℃，完全可满足光伏发电系统恶劣应用环境的要求，可确保光伏发电系统安全、可靠运行。

04.市场销售情况

本产品自投入市场以来获得了国内外客户的一致好评，除大量应用于国内各大光伏电站以外，如甘肃中水建设武威50MW光伏项目，还随成套一起主要出口到日本等国，应用在国外诸多项目中，如北陸七尾太陽光発電所工事、宮城県仙台市若林区荒浜太陽光発電所的光伏项目中。近三年此产品共计销售450000台，销售额达到3000余万元。随着国内外光伏产业的蓬勃发展，此产品市场前景广阔。

05.应用案例

●应用案例1：甘肃中水建设武威50MW光伏项目

   用户：中水集团

   项目地点：甘肃省武威市凉州区西北丰乐镇青林乡，北临永昌县

   使用时间：2013年3月

   使用效果：自2013年3月以来，此产品运行状况良好，未出现误动、拒动现象，在光伏系统发生故障时可实现可靠保护。

●应用案例2：北陸七尾太陽光発電所工事

   用户：JFE電制株式会社

   项目地点：日本石川県七尾市矢田新町乙3-3他

   使用时间：2016年10月20日

   使用效果：自2016年10月以来，此产品运行状况良好，未出现误动、拒动现象，在光伏系统发生故障时可实现可靠保护。

●应用案例3：宮城県仙台市若林区荒浜太陽光発電所

   用户：JFE電制株式会社

   项目地点：宮城県仙台市若林区荒浜字北今切1番地133筆

   使用时间：2016年10月20日

公司始终将创新理念贯穿于技术与服务的各个层面，精心打造每一款产品和解决方案。通过此次奖项再次彰显了北京人民电器厂有限公司在可再生能源领域的行业影响力，展示了在低压电器领域的国内市场领先地位，充分展现技术进步、发展创新和企业管理等方面的综合竞争力。

北京人民电器厂有限公司坚持以“超客户价值需求”为价值导向,发展具有自主知识产权的高新技术，自主创新专有技术转化和应用。继续发挥“高性能的产品、优良的质量、周到的服务”的优势，致力于打造“全球特种电气研制基地”的战略规划，从而继续奠定我公司在国内同行业市场上的重要地位。
